0190-53820REVB C-FLEX I-40AMA5 EVB LOT:24232 特殊訂制十字扭簧軸承

美國C-FLEX十字扭簧軸承 REVB 0190-53820 Lot 20276半導體行業專用軸承

特殊要求:
物質的 :因科內爾718高磷鎳黃銅
Tsr :高扭轉彈簧速率
I-40-MA5標準材料屬性
部件材料: 因科內爾718
黃銅合金: 高磷鎳板
春季材料特性:
疲勞強度: 77,000 psi
產量強度: 160,000 psi
極限抗拉強度: 196,000 psi
彈性模塊: 29,000,000 psi
注:
軸承的堅硬度按每磅載荷的偏轉英寸來定.
這一數據適用于標準懸臂軸承在無支架的一半的中間點上,在0度旋轉。
扭轉彈簧速率:(在*Lb/度)標準C-自由軸承的速率一般在零載荷時在這些數值的+/-10%之內。
負載能力:lt或lc(在張力或壓縮中的重磅負載),這些值為零偏轉時的**負載(重量或靜態力)。在給軸承上漿時,必須考慮載荷要求、角偏轉和循環壽命。LC是純粹的徑向載荷,在彈簧中產生壓縮應力,而LT是純粹的徑向載荷,產生拉伸應力。

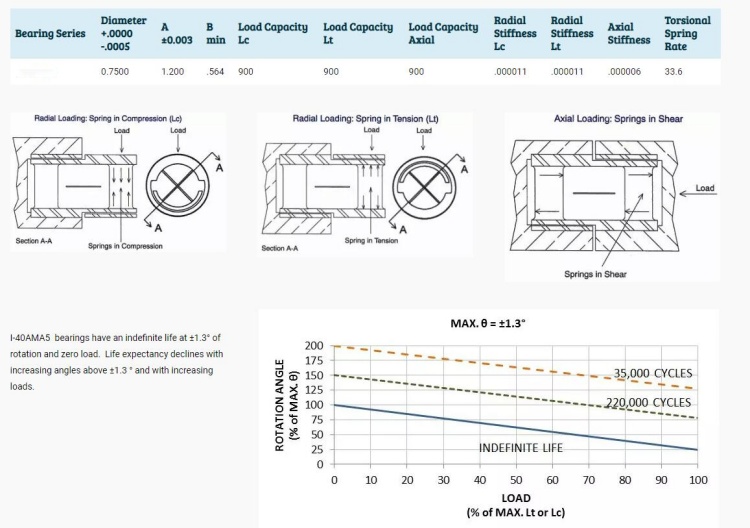

軸承系列 直徑計
+.0000
-.0005 A
±0.003 B
**多的 負荷能力
地方法院 負荷能力
中尉 負荷能力
軸的 放射性的
僵硬
地方法院 放射性的
僵硬
中尉 軸的
僵硬
扭轉的
彈簧
